FULL TILT SKI BOOTS 分解手順 FULLTILT

ワイヤー ケーブル交換などのパーツ交換方法です
分解によるブーツの損傷、破壊、パーツ不足等 一切の責任は負いません
作業される方の自己責任で行ってください

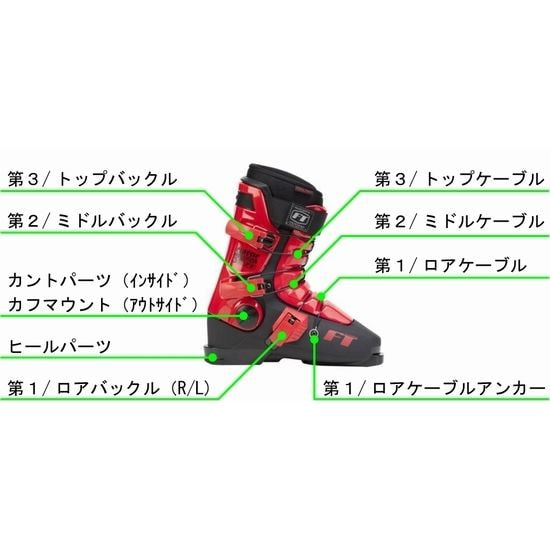

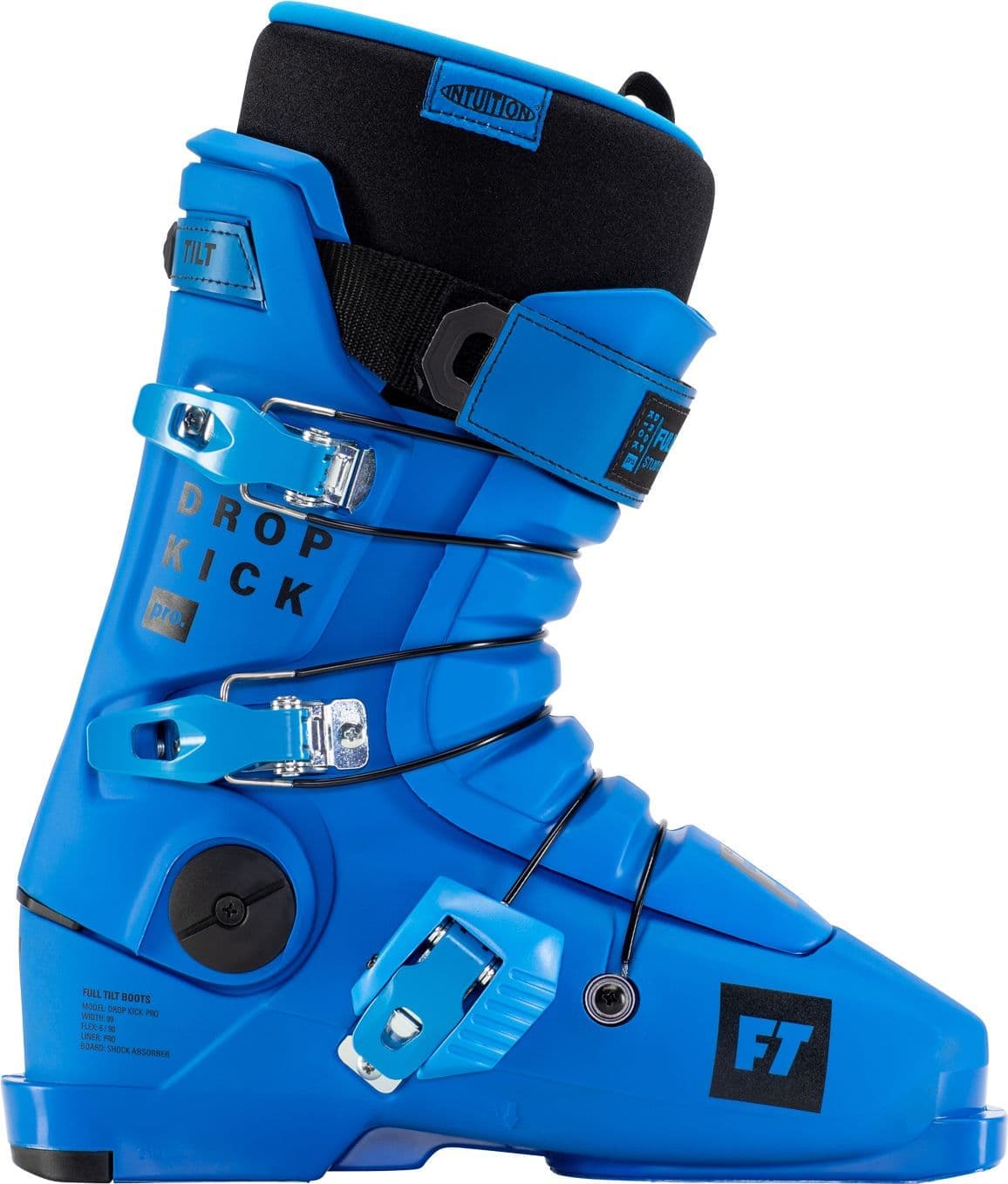

まずは名称
通常ブーツのバックルはつま先から数えます。

では分解します!

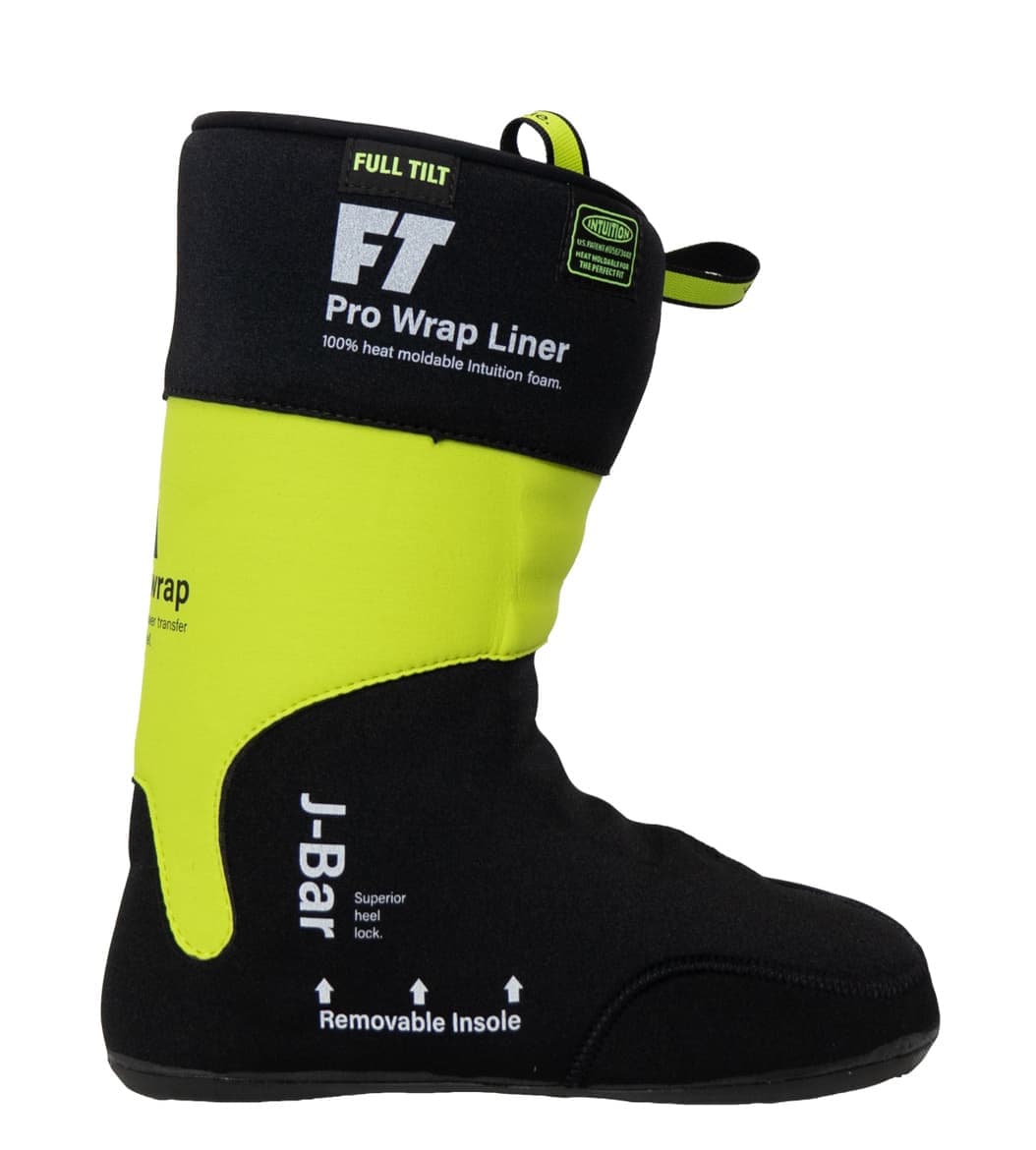

①インナー、フットボード
 ・インナーは後ろから前上に動かすイメージです
 ・フットボードは逆さに向けると落ちて来ます


②パワーベルト、カフスポイラー
 ・古いブーツはリベット留めです

③タン
 ・オープンプライヤーでシェルに近いほうを広げると外れます
 ・防水シートは外れません

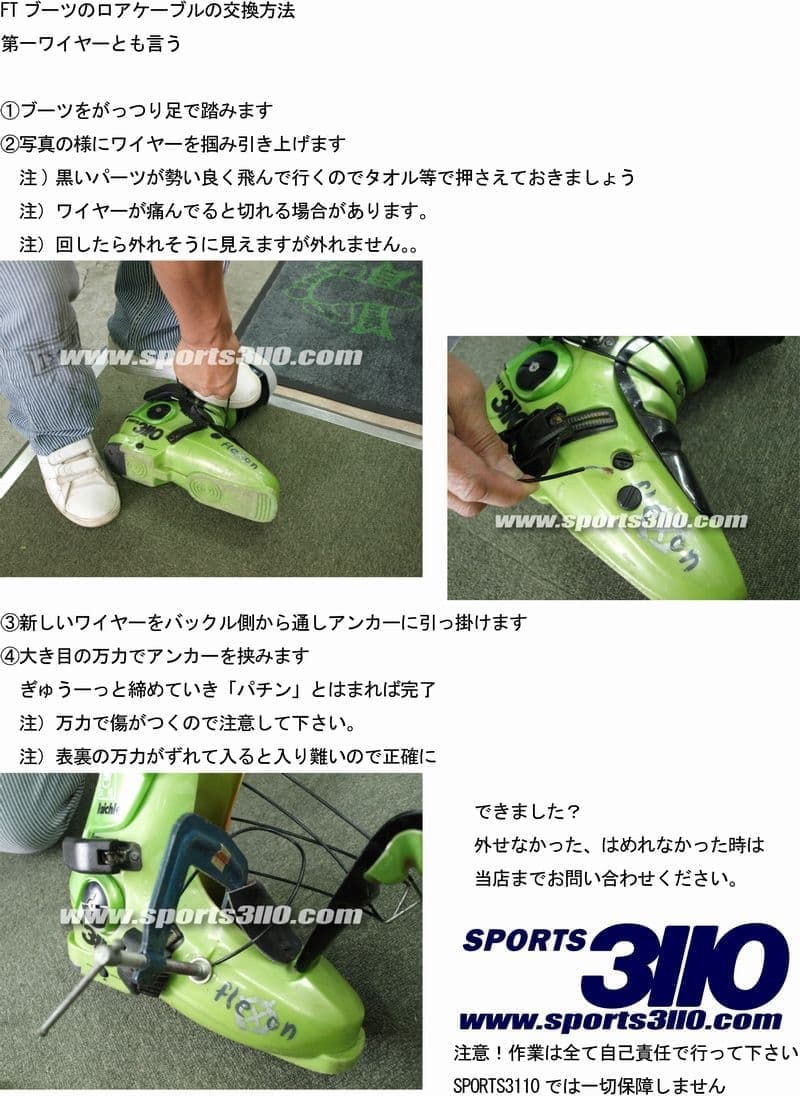

④ロアケーブル
 ・ロアケーブルアンカーのネジを外しバックルの側に抜きます

 ・古い樹脂タイプのワイヤーは回しても外れません(外れそうに見えますが)


⑤ロアバックル
 ・古いタイプはリベット留めです

⑥アウトサイドカフマウント
 ・はずす前にマーキングします 上下と溝の角度
  写真の用に裏面には溝があり 角度でカントが変わります


⑦インサイドカントパーツ
 ・蓋を外すし黒いカントパーツの上下と番号(1~3)を記録します

⑧トップバックル、リアスペーサー
 ・カフを外しバックルを外します

⑨トップワイヤー
 ・初期は真ん中に掛かっています
 ・サイズ調整が可能です
 ・掛かった状態で計るとワイヤーサイズになります
 ・トップワイヤーマウントは中々外れません。

⑩ミドルバックル
 ・2箇所で留まっています

⑪完了



使用した工具は プラスドライバー#2 オープンプライヤーです。

組み立ては逆にすればOKです。

一度外したネジは緩みやすくなるので 増し締めや緩み止め剤を使って下さい。

不足したパーツは WEBSHOP 3110でどうぞ。

ご自分で作業できない場合 SPORTS3110までお問い合わせください。












































分解によるブーツの損傷、破壊、パーツ不足等 一切の責任は負いません

作業される方の自己責任で行ってください

RAICHEL(ライケル)
KNEISSL(クナイスル)
K2(ケーツー)
FULLTILT(フルチルト)

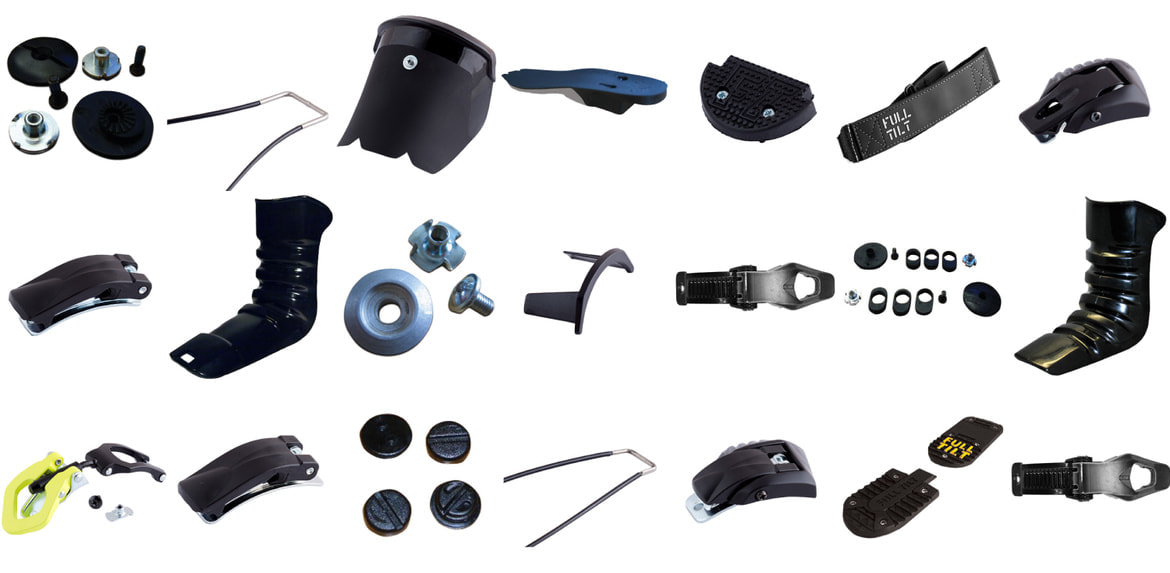

FT Lower Aluminum Buckle 第1 ロア アルミ製バックル
